Geekworm X306多功能不间断电源（UPS）扩展板

模型下载

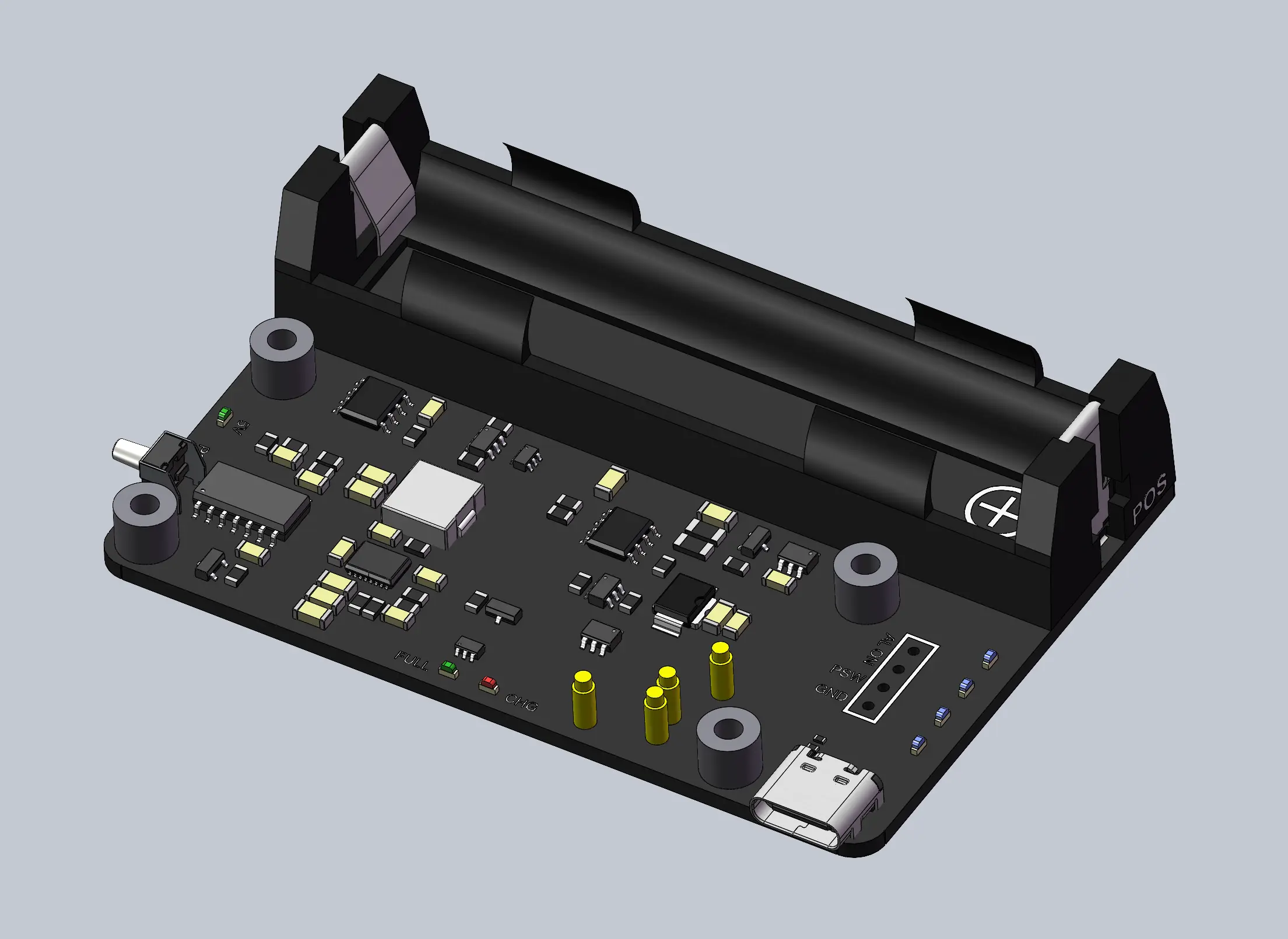

Geekworm X306 V1.3 UPS Shield Expansion Board 是一款专为树莓派（Raspberry Pi）及其他单板计算机（SBC）设计的多功能不间断电源（UPS）扩展板，核心功能是提供断电保护、电池供电及电源管理，适用于需要长期稳定运行、远程控制或移动部署的场景。其亮点在于宽电压输入、高功率输出、模块化设计以及与树莓派生态的深度集成。

核心特性

1. 宽范围输入与高效转换
   • 支持 6V~28V直流输入（如12V/19V适配器、太阳能板或车载电源），兼容多种供电环境。
   • 同步整流降压技术：转换效率高达95%，输出5V@8A（最大40W），满足高功耗设备（如RPi 4B/5、Jetson Nano）需求。
2. 双电池管理与热插拔
   • 可同时接入 2节18650锂电池（支持并联/串联），容量扩展至6800mAh~14000mAh（视电池容量）。
   • 热插拔设计：更换电池时无需断电，系统持续由外部电源或备用电池供电。
3. 智能电源管理
   • 自动切换供电模式：外部电源断开后无缝切换至电池供电（切换延迟＜10ms）。
   • 实时监控：通过I²C或UART接口读取电池电压、电流、剩余电量（SOC）及温度数据。
   • 多级保护：过充、过放、过流、短路、反接及温度保护（NTC监测）。
4. 扩展性与兼容性
   • 树莓派GPIO直插：通过40Pin排针直接堆叠在RPi上，保留所有接口（USB/HDMI/网口）。
   • 独立工作模式：脱离树莓派时，可作为独立UPS为其他5V设备供电（如路由器、摄像头）。
   • 外部控制接口：预留使能引脚（EN）、电源状态信号（PWR_OK）及充电指示灯控制。
