树莓派5不间断电源（UPS）扩展板

模型简介

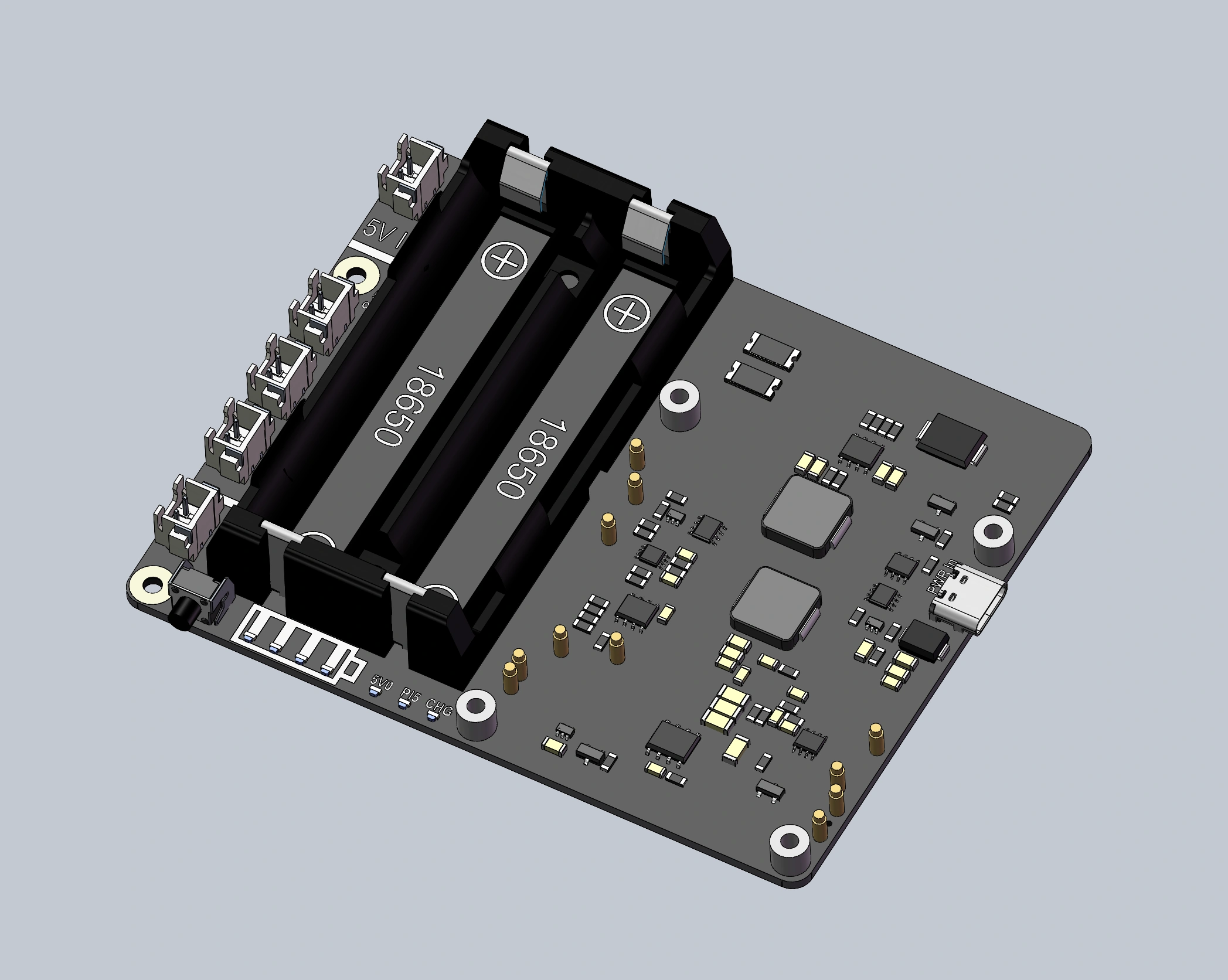

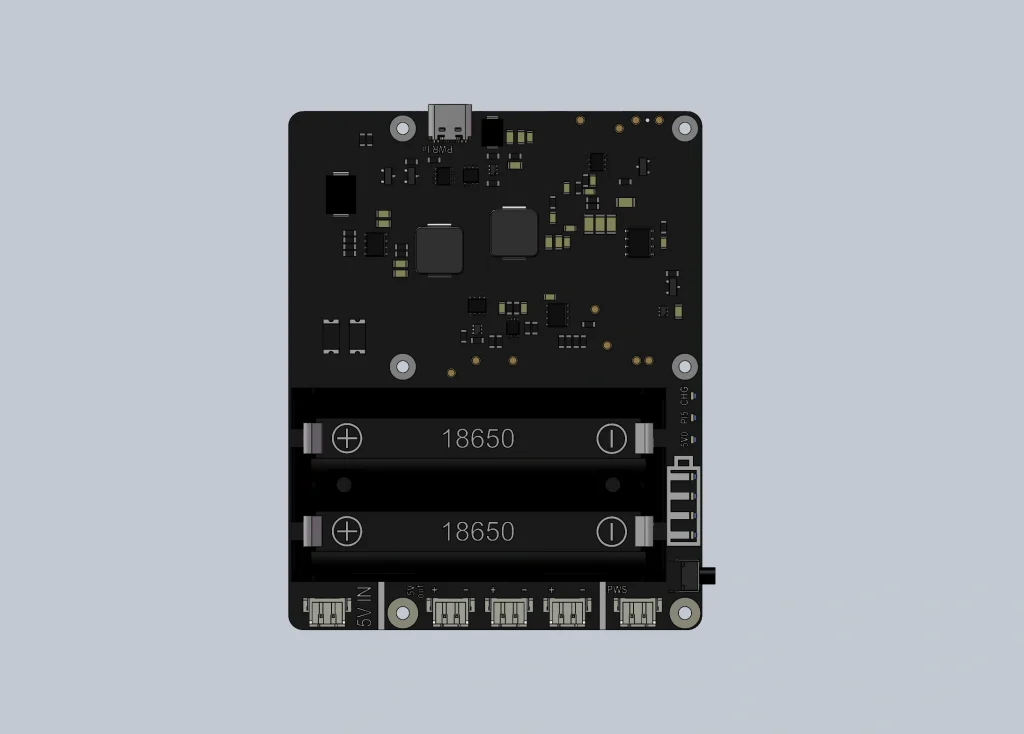

Geekworm X1201 UPS Shield for RPi 5 是一款专为树莓派5设计的不间断电源（UPS）扩展板，核心功能是为RPi 5提供断电保护、电池供电及智能电源管理，确保设备在意外断电时安全关机或持续运行。其优势在于高兼容性、即插即用设计和多级安全防护，适用于家庭服务器、物联网网关、移动机器人等需稳定供电的场景。

核心特性

1. 无缝适配RPi 5
   • 直接堆叠于RPi 5 GPIO引脚上方，通过Type-C接口供电，无需外接线缆，保留所有接口（如HDMI、USB）的访问空间。
   • 支持RPi 5的 27W PD快充协议，兼容官方电源适配器。
2. 双供电模式
   • 市电模式：外部电源正常时，为RPi 5供电并同时为电池充电。
   • 电池模式：断电后自动切换至内置锂电池供电，续航时间1~4小时（取决于负载功耗）。
3. 智能电源管理
   • 实时监控：通过I²C接口读取电池电压、电流、剩余容量（SOC）及温度数据。
   • 自动安全关机：预设低电量阈值（可调）触发安全关机信号，避免数据损坏。
   • 软件控制：支持Python脚本或命令行工具手动切换供电模式、启停充电。
4. 高安全性设计
   • 电池保护：过充、过放、过流、短路及温度异常保护（NTC监测）。
   • 浪涌防护：输入/输出端集成TVS二极管，防止电压尖峰损坏设备。
   • 热插拔支持：更换电池或电源时无需关闭RPi 5。

模型下载

模型下载-迅雷

下载

模型下载-夸克

下载
