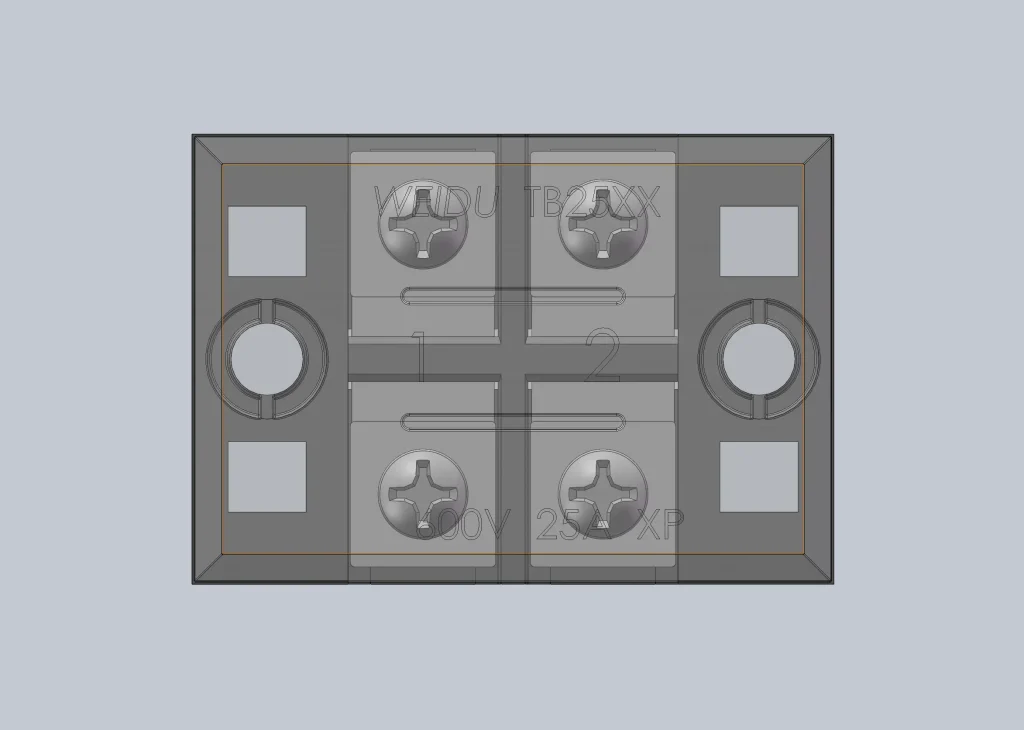

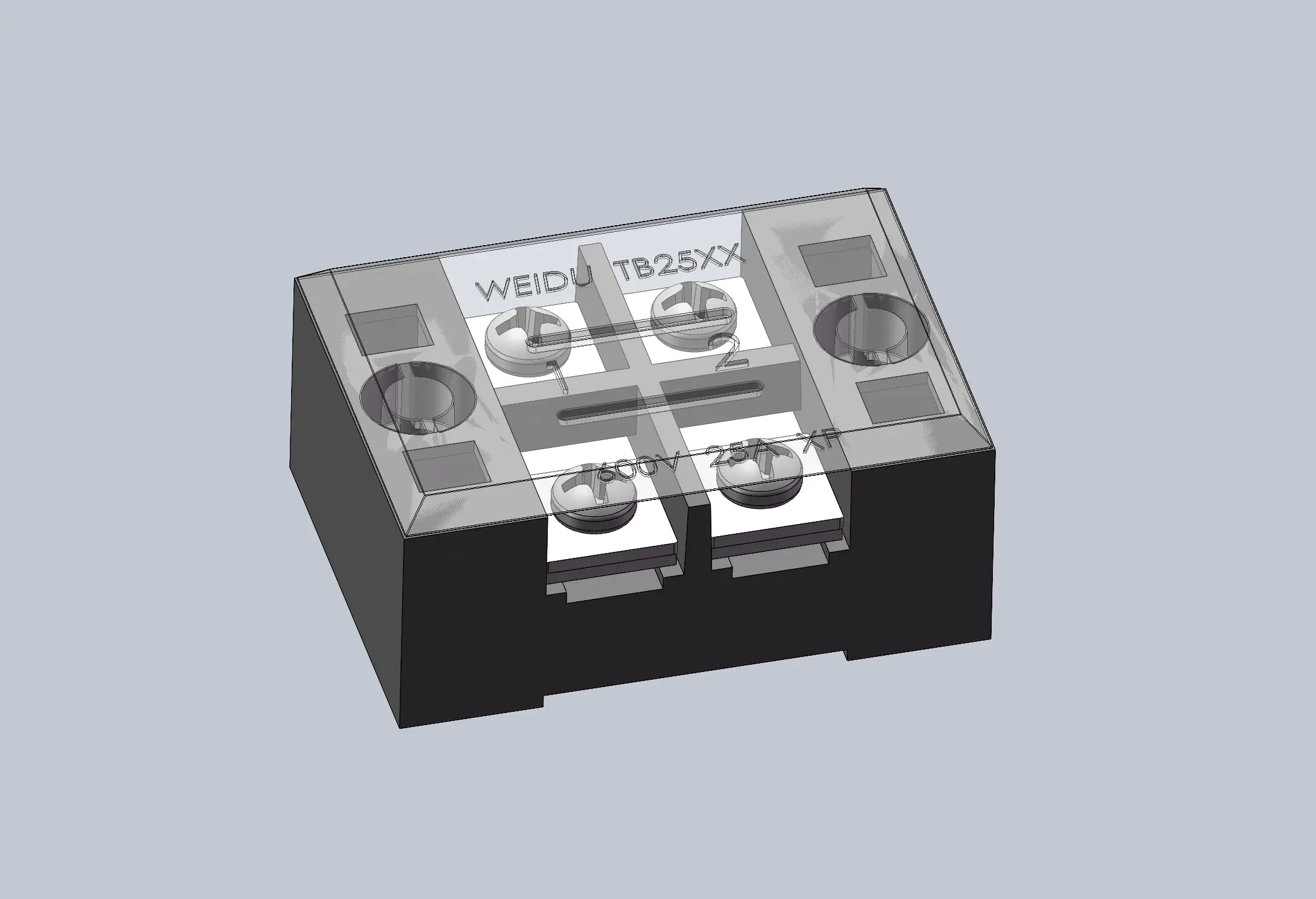

TB-2502多通道接线端子排

模型简介

TB2502端子排 是工业电气连接中常用的一种接线端子，属于导轨安装式端子排系列，适用于配电柜、控制柜、自动化设备等场景。

1. 核心参数

• 额定电流/电压：通常支持 20-30A 电流，300-600V 电压（具体以产品手册为准），适用于中低功率电路。
• 接线方式：采用 螺钉紧固 或弹簧夹持（视型号后缀而定），可连接导线截面积一般为 0.5-6mm²（或更宽范围）。
• 间距（Pitch）：标准间距为 5.08mm（部分型号可能不同），确保电气安全距离。
• 材质：
  • 壳体：阻燃工程塑料（如PA66），符合UL94 V0防火等级。
  • 导电件：铜合金镀锡/镀镍，抗氧化且导电性稳定。
• 安装方式：可卡接在 35mm DIN导轨 上，支持快速安装与拆卸。

2. 设计特点

• 模块化结构：支持多段拼接，可通过 桥接件 或 连接片 实现电位分配。
• 标识清晰：端子顶部或侧面带有数字/字母标识槽，便于标记线路编号。
• 防护性：部分型号带透明防尘盖或隔离挡板，防止误触和灰尘侵入。
• 兼容性：可与同类端子（如Phoenix、WAGO）的导轨系统配合使用。

3. 应用场景

• 电力分配：用于配电箱内主电路与分支电路的连接。
• 信号传输：在PLC、传感器、继电器等控制回路中提供可靠接线。
• 工业自动化：适用于机械、能源、交通等领域的设备电气连接。

4. 选型注意

• 确认电流/电压需求是否匹配负载。
• 选择螺钉或弹簧接线类型（弹簧式适用于振动环境）。
• 检查位数（如12位、24位）是否符合安装空间要求。
• 部分型号可能支持 直插式跳线 或 带测试孔 功能。
