TB-2508多通道接线端子排

模型简介

TB2508 端子排是一种常见的电气连接元件，主要用于工业控制柜、配电系统或自动化设备中，实现导线之间的安全、可靠连接与分配。

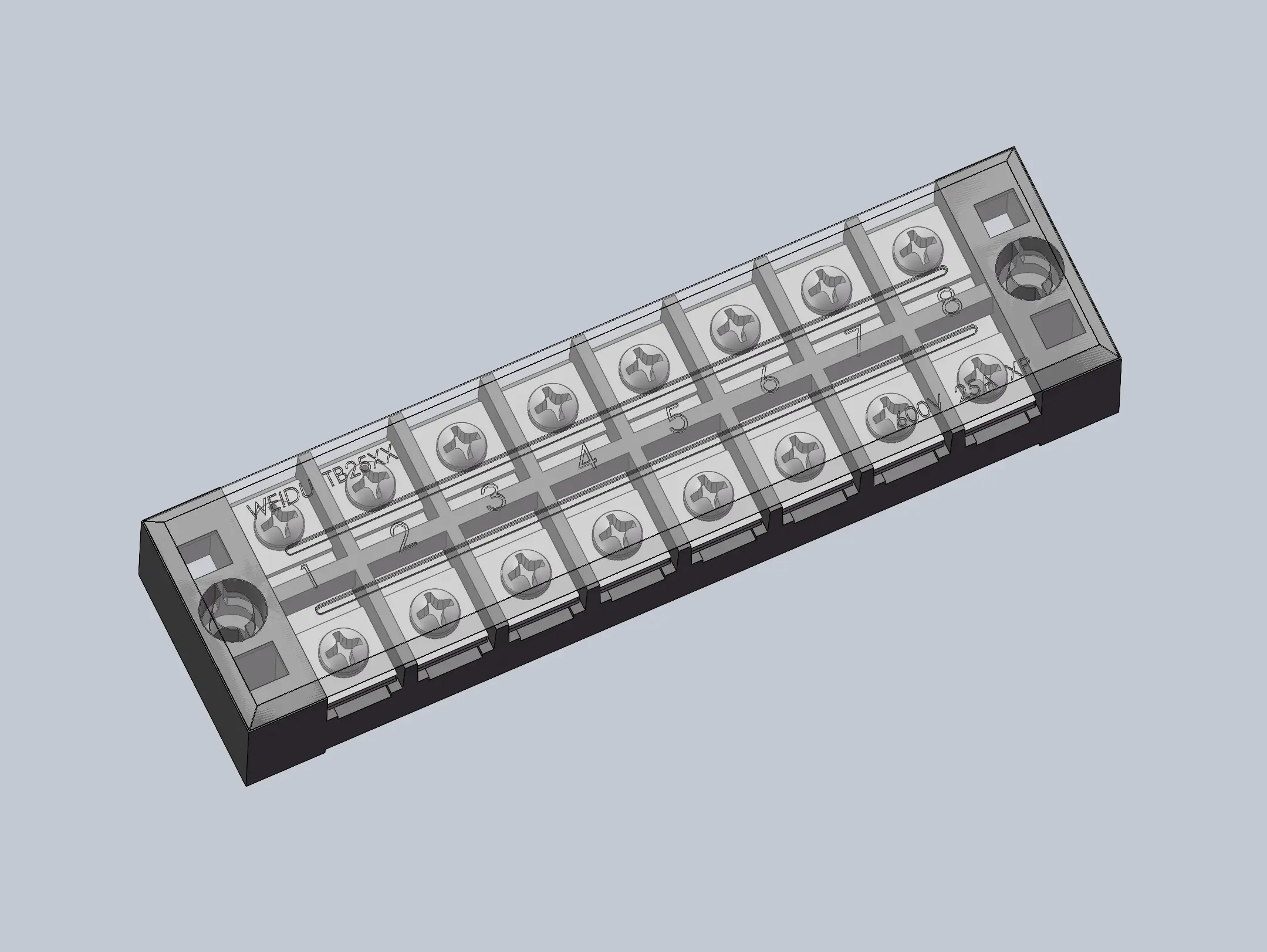

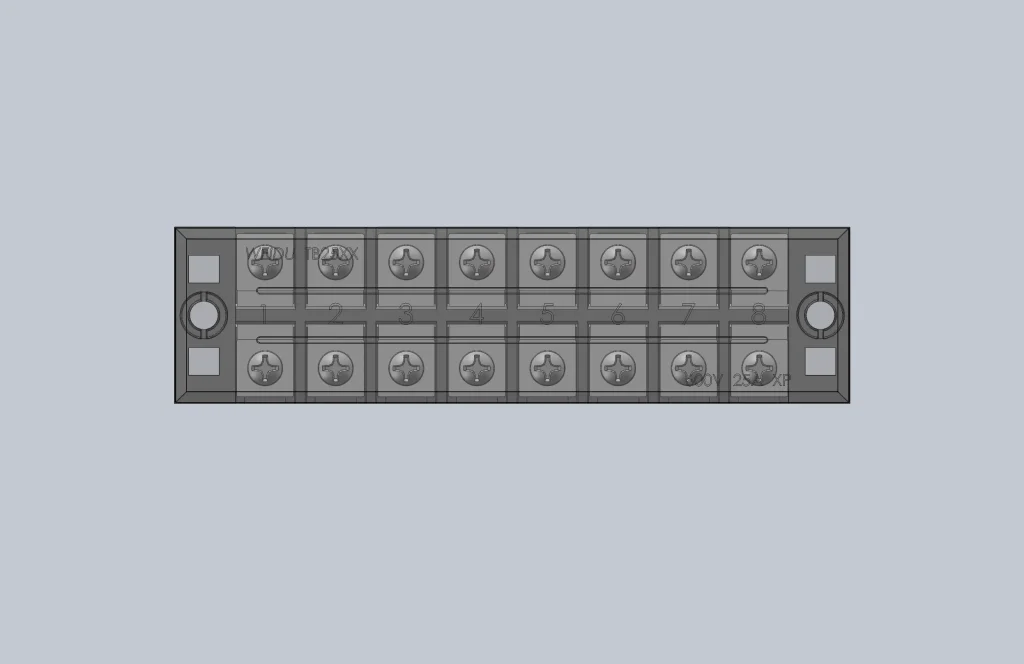

1. 基本结构

• 材质：通常采用阻燃工程塑料（如PA66）作为绝缘基座，具有良好的耐高温、耐腐蚀和抗冲击性能。
• 导体部分：金属端子（如铜合金镀锡或镀镍），确保低电阻和高导电性。
• 接线方式：可能支持螺钉压接、弹簧夹紧或直插式连接，适用于不同线径的导线。

---

2. 主要参数

• 额定电压/电流：典型值为300-600V，电流承载能力约10-30A（具体需参考厂商数据）。
• 间距（Pitch）：端子间距通常为5.08mm（通用标准），适合密集布线。
• 适用导线：支持截面积范围（如0.2-4mm²），适应多规格导线连接。

---

3. 核心特点

• 模块化设计：可多段拼接，灵活扩展连接点数。
• 安全性：符合IEC/UL等电气标准，绝缘性能高，防护等级可达IP20。
• 标识清晰：带有数字或字母编号，便于线路识别与维护。

---

4. 应用场景

• 配电箱内电源分配。
• PLC、变频器等设备的信号与电源接口。
• 工业机械、轨道交通等领域的电气连接。

---

5. 注意事项

• 选型时需确认电压、电流、导线规格与现场需求匹配。
• 安装时避免过度拧紧导致端子变形，确保接触可靠。
• 在潮湿或震动环境中使用时，建议选择带防护盖或加固型端子排。
