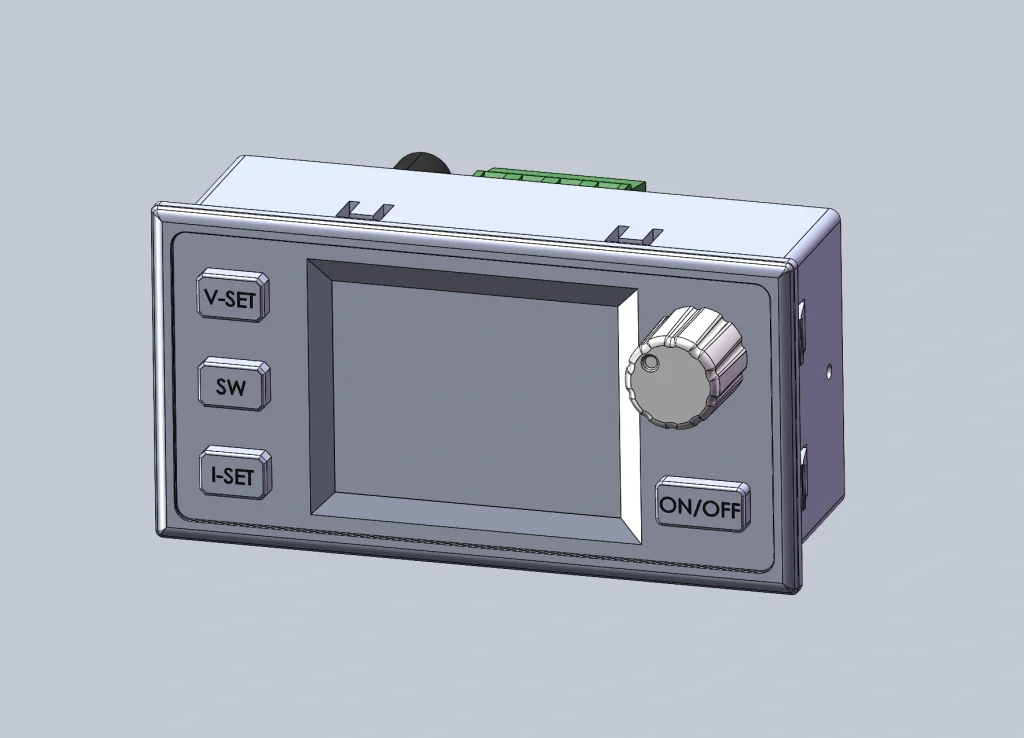

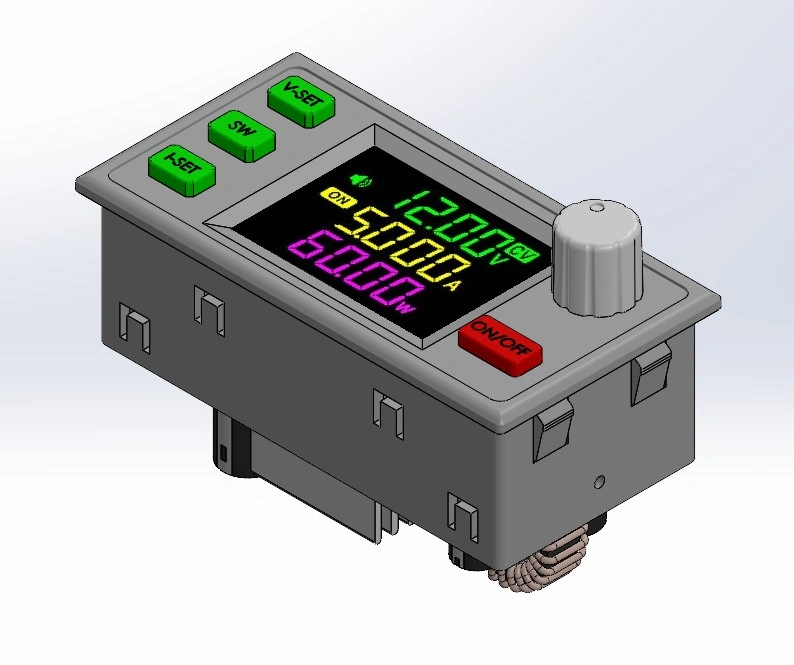

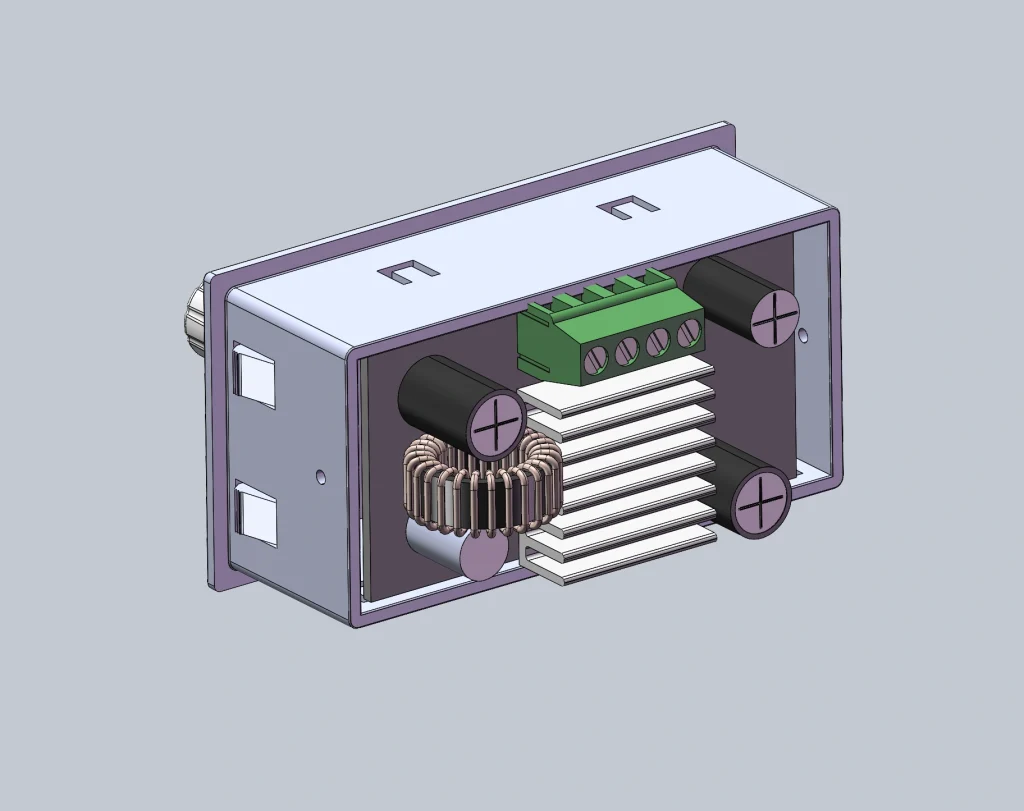

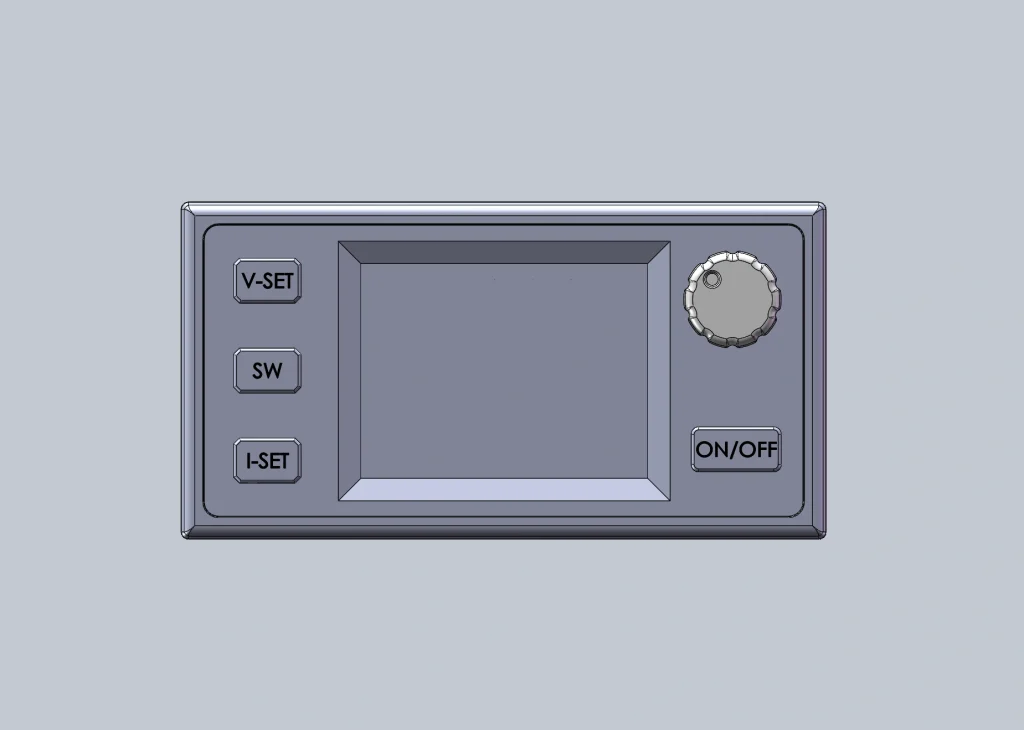

SK60X数控升降压直流可调稳压电源3D模型下载

模型简介

类型：数字控制（DC-DC Buck-Boost）可调稳压电源模块
核心功能：通过数控接口（如按键、旋钮、通信协议）实现电压/电流的精准调节，支持升压（Boost）和降压（Buck）双向转换，适用于宽范围输入输出的高精度电源需求。

关键参数（典型值参考）

参数	描述
输入电压范围	6V-60V（宽范围适应电池、太阳能等电源）
输出电压范围	0.5V-60V（连续可调，分辨率0.01V）
输出电流范围	0-15A（最大功率约300W，需散热支持）
控制方式	数字按键/旋钮、UART/I²C通信、蓝牙/WiFi（部分型号）
调节精度	电压±0.5% + 10mV，电流±1% + 50mA
效率	90%-96%（视输入/输出电压差而定）
显示界面	LCD/OLED屏（实时显示电压、电流、功率）
保护功能	过压、过流、短路、反接、过热保护

核心特点

数控高精度调节
- 支持通过旋钮、按键或通信协议（如UART、蓝牙）设定电压/电流，分辨率达0.01V/0.001A，适用于实验室、精密设备供电。
- 可保存多组预设参数（如5组常用电压/电流组合）。
宽范围输入输出
- 输入兼容6V-60V（如12V/24V铅酸电池、48V锂电池组、太阳能板），输出0.5V-60V连续可调，满足升压（如12V→48V）或降压（如48V→5V）需求。
恒压（CV）与恒流（CC）模式
- 自动切换CV/CC模式，支持电池充电（恒流充→恒压充）、LED驱动等场景。
智能通信接口
- 部分型号支持UART/I²C协议，可通过单片机（如Arduino、STM32）或PC软件控制，实现自动化测试或远程监控。
低纹波与高稳定性
- 采用同步整流技术+多级滤波，输出纹波＜50mV（满载时），适合敏感电子设备供电。

典型应用场景

电子研发与测试：为电路板、传感器、电机提供精确可调电源。
电池充放电管理：适配锂电池/铅酸电池的充电、活化、容量测试。
太阳能/车载系统：稳定波动电源（如太阳能板12V-50V输入→稳定24V输出）。
工业设备：替代传统线性电源，提高能效并节省空间。

使用注意事项

散热要求
- 输出功率＞100W时需强制散热（风扇或金属外壳），避免过热降额或损坏。
输入/输出电容配置
- 输入侧建议并联低ESR电容（如1000μF/63V），输出侧增加π型滤波（电感+电容）以降低纹波。
通信协议兼容性
- 若通过UART/I²C控制，需确认模块与主控设备的电平匹配（如3.3V/5V）。

模型下载

SK60X-迅雷下载

下载

SK60X-夸克下载

下载
